赫里奧特長光程氣體池

GW-1050

GW-1050赫里奧特長光程氣體池是采用Herriott 光路結構設計而成,不同于White結構,它更適用于光程更長的激光光源場合。光進入氣體池后會經過多次的反射才被射出,一般延長了幾倍或者幾十倍的光路,光程一般在2米以上,光程長度為物理長度的幾倍或幾十倍??蓱糜跓煔夥治?、工業過程氣體檢測等領域。

可選配溫度控制系統以及壓力檢測傳感器。


測量范圍 6-16米可選

技術原理 近中紅外波段

應用領域 光譜分析、氣體檢測、氣體實驗

產品特性
1、產品設計

專業性:敢為有專業的光學工程師以及實驗室,每個產品都精心設計。

可靠性:長達時間的氣體池設計經驗,國內遙遙領先。

穩定性:累計為超過100家科研院所以及企業定制產品,行業應用數不勝數。

2、加工工藝

光學冷加工:精密光學加工,精確測量

光學鍍膜:金屬膜、介質膜全覆蓋

腔體加工:第五代CNC一體式加工工藝

腔體表面處理:陽極氧化、多彩電鍍、特氟龍等可選

組裝調試:可見光預調、高低溫老化、目標光精調、整機測試。

3、隨心選配

多種接口:不銹鋼卡套、快擰、自鎖式快插等多接口可選。

多種窗片:JGS1、JGS2、GaF2、BaF2、ZnSe、Krs-5......

多種材料:A型整體特種鋁合金/B型鋁合金+石英腔體/C型奧氏體不銹鋼整體


技術指標

系列

GW-1050系列

產品型號

GW-1050A-XXM



使用波段

紅外:700nm-10um

光程長

6

8

12

16

定制

外形尺寸

519*75*88mm

內腔尺寸

Φ56*298

容積

655ml

進出氣口尺寸

Φ6卡套

進出光孔接頭

FC/APC或空間光

溫度傳感器(選配)

PT100(Φ4*30mm)

壓力傳感器(選配)

擴散硅壓力傳感器(G1/8G管螺紋)

窗口透射鏡片

默認GaF2

耐壓

<0.15MPa

耐溫

≤60℃

腔體材料

特種鋁合金+石英

可選配件

三維調整架+光纖準直器

 注:1,XX代表光程長度,單位默認為cm;2,無特殊說明,尺寸誤差在±0.5mm;3,尺寸標注默認為:長*寬*高或直徑*長4,以上僅為常規型號尺寸,定制或不同型號產品以實物為準。

技術原理

1-技術原理

氣體池是專為氣體檢測而設計的光學器皿裝置,氣體檢測的原理遵照朗伯--比爾(Lambert-Beer)吸收定律。

光源發出的紅外光窗片進入氣室,光分別穿透氣體池后由探測器接收。通過對信號進行分析,可以得出氣體中相關組分的濃度。

2-光路示意

多次反射型氣體池,光程一般比較長,光程長度為物理長度的幾倍或幾十倍。光經過氣體池入光口射入,穿透窗片進入氣體池,與氣體內部的多組鏡片進行多次詞折返,同時與氣體池的氣體發生多次吸收反應后經過窗片從出光口射出。

3-機械結

敢為科技的所有產品均是基于產品化思路而開發的,所以機械結構的設計原則首先是結構穩定可靠、安裝精密標準、維護簡單方便

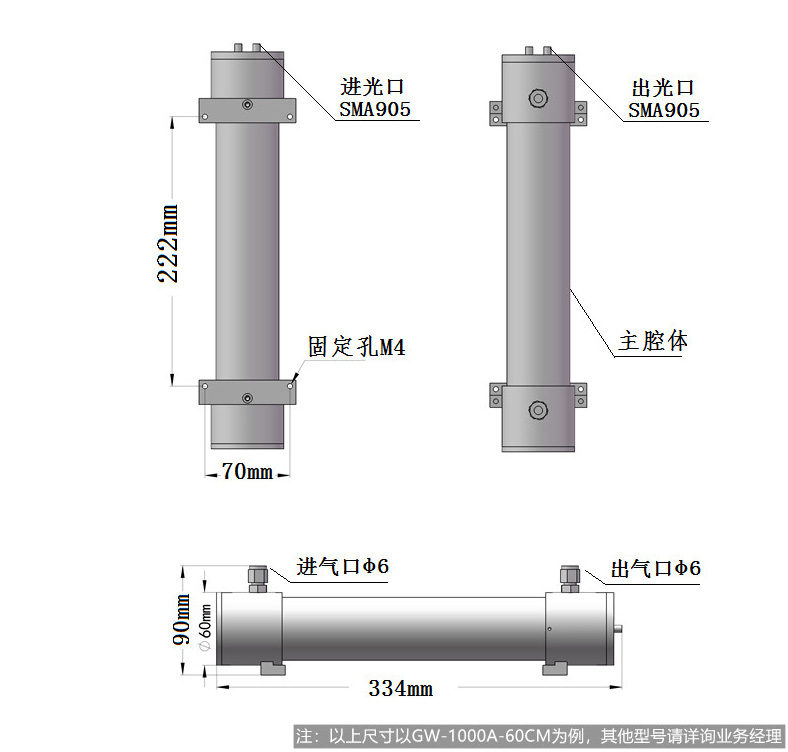

4-尺寸示意

注:該尺寸圖僅為該系列一種型號的示意圖,具體產品詳詢業務經理或者技術人員。

5-溫壓控制

溫度控制:可選配氣體池專用溫度控制系統:包含加熱裝置、溫度傳感器、溫度控制器。

壓力檢測:可選配氣體池專用數顯輸出二合一的壓力傳感器。

應用場景
GW-1050赫里奧特長光程氣體池,體積小巧,設計精密??蓱糜诓ㄩL標定、傅里葉光譜儀檢測、激光分析等實驗領域。
應用案例
產品視頻
