變壓器狀態綜合監測預警系統

變壓器狀態綜合監測預警系統通過實時獲取變壓器運行狀態,兼顧對變壓器內部瞬變的突發性故障和緩慢發展的潛伏性故障的綜合感知,從電、油、力不同角度實現對變壓器的全方位、多維度參量監測,可廣泛試用于發電、輸電、變電、配電設備的狀態監測及故障預警。裝置采用 4G/5G 無線網絡實現數據互聯和共享,方便運維人員隨時隨地實時掌握被監測變壓器的運行狀態,從而保證電力系統穩定運行。


測量氣體 乙炔、乙烯、甲烷、氫氣、一氧化碳、二氧化碳、乙烷

測量范圍 0.5~1000、0.5~1000、0.5~1000、2~2000、25~5000、25~15000、0.5~1000

技術原理 TDLAS

應用領域 發電、輸電、變電、配電設備的狀態監測及故障預警

產品特性

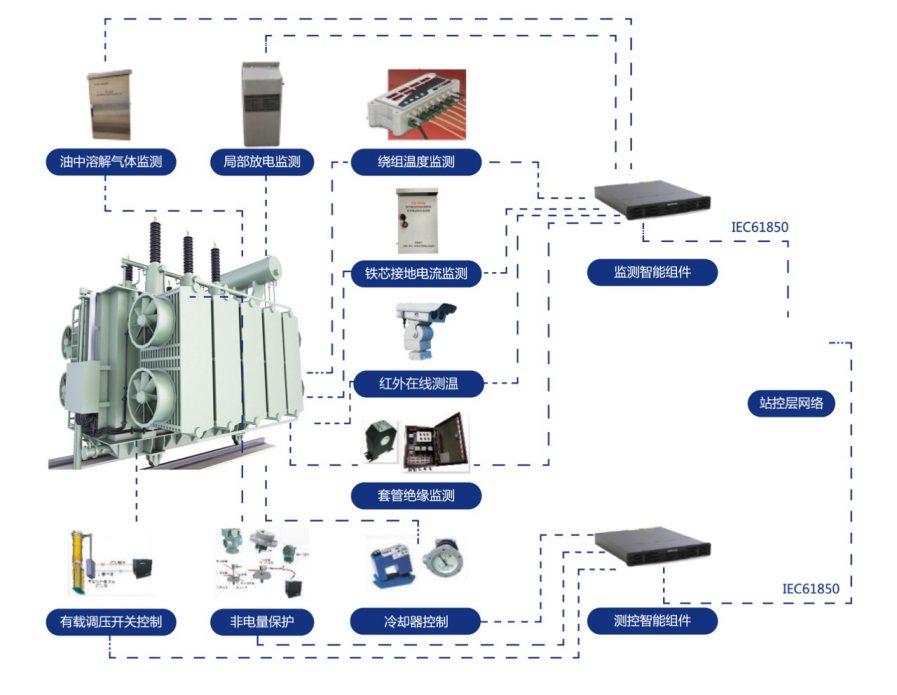

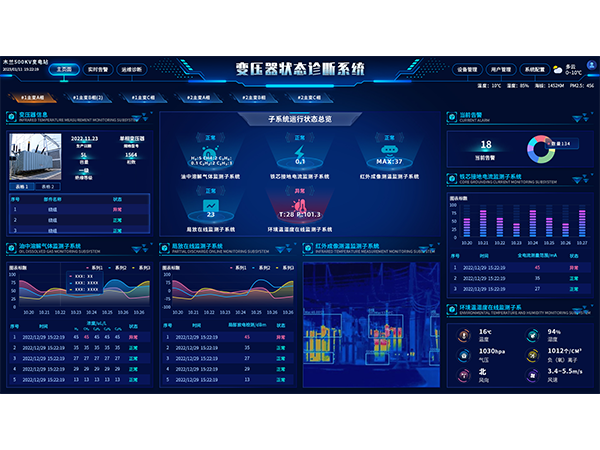

變壓器狀態綜合監測預警系統由激光光聲光譜變壓器油中溶解氣體監測系統、局放在線監測子系統、鐵芯接地電流監測子系統、 紅外成像測溫子系統、 環境溫濕度監測子系統5個子系統組成,其數字化軟件系統平臺能實現主頁面、實時告警、狀態診斷、設備管理、用戶管理、系統配置等功能。


技術指標

運行指標

參數

技術指標

環境溫度

-40℃~+55℃

電源

AC220V <1KW

環境濕度

10~95%

重量

<100KG

控制方式

自動、菜單、手動控制可選

外形尺寸

標準19'機柜

通信方式

RS485/RJ45/光纖/4G無線

在線監測裝置技術指標 ppm(μL/L)

檢測參量

最小可檢量

檢測范圍

測量誤差限值

乙炔C2H2

0.5

0.5~1000

±0.5或±30%

乙烯C2H4

0.5

0.5~1000

±0.5或±30%

甲烷CH4

0.5

0.5~1000

±0.5或±30%

氫氣H2

2

2~2000

±2或±30%

一氧化碳CO

25

25~5000

±25或±30%

二氧化碳CO2

25

25~15000

±25或±30%

乙烷C2H6

0.5

0.5~1000

±0.5或±30%

技術原理
當紅外光通過待測氣體池時,這些氣體分子對特定波長的紅外光有吸收作用,并且其吸收關系服從朗波比爾吸收定律。光源發出的紅外光經GFC調制輪交替進入氣體池,一路被充滿待測氣體的氣泡所吸收,一路穿過完全不含待測氣體的氣泡,兩路光分別經透鏡匯聚后由紅外探測器接收,經過信號處理得到測量信息和參考信息。通過對兩路信號進行分析,可以得出氣體中相關組分的濃度。
應用場景

該系統對變壓器內部瞬變的突發性故障和緩慢發展的潛伏性故障的綜合感知,從電、油、力不同角度實現對變壓器的全方位、多維度參量監測,可廣泛試用于發電、輸電、變電、配電設備的狀態監測及故障預警。

應用案例
  • 浠水某變電站變壓器監測與故障診斷系統應用項目

  • 武漢黃陂某集中式儲能站在線監測系統應用項目

  • 產品視頻
