紅外氣體傳感器(常規量程)

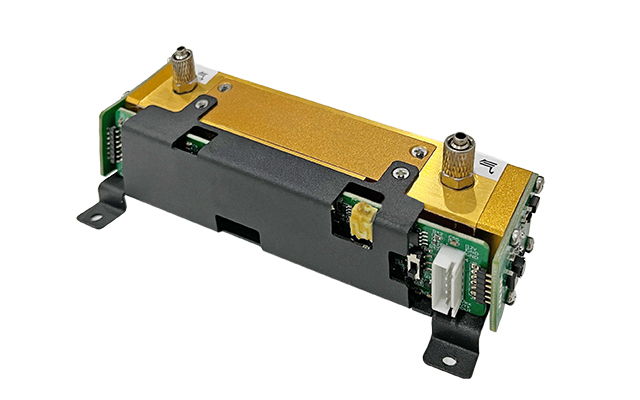

GW-3000M

敢為科技自主研發生產的紅外氣體傳感器(常規量程)GW-3000M基于單光束雙波長紅外測量技術及高精度數字處理術研發而成,選用了進口高性能增強型熱釋電探測,光源采用封裝氮?dú)馓幚?,具有更好的穩定性,更長的壽命以及更小的零漂。廣泛應用于能源、環保和工業過程控制。

全程溫控處理,同時內部集成完整的漂移控制電路和溫度控制電路,更好的穩定性。


測量氣體 CO、CO2

測量范圍 0~2000ppm/0-2%、0~500ppm/0~2000ppm

技術原理 NDIR

應用領域 空氣質量檢測; 石油化工環境監測; 工業過程氣體分析等場合

產品特性

采用先進的雙光束的非分散光電檢測技術 (D-NDIR)有效避免干擾。

全量程溫度修正,提高產品的穩定性。

精度高,壽命長、響應速度快。

輸出信號可選:RS232、485、4-20mA。

量程可按需求定制,方便集成。


技術指標
測量原理

紅外吸收(NDIR)

測量量程

CO:0~2000ppm、0-2%

CO2:0~500ppm、0~2000ppm

樣氣流量

0.8L/min±10%

響應時間

≤15s

示值誤差

≤±2%F.S.

漂移

≤±2%F.S.

重復性

1%

預熱時間

≤20min

輸出接口

RS232(默認)、RS485、(4~20)mA

同的標氣及相同的條件下進行操作,在盡量短的時間間隔內完成重復實驗任務。依次通入氮?dú)夂?000ppm的CO2標氣,重復操作6次進行重復性實驗;根據實驗曲線圖可以看出:零點最大在1ppm~4ppm之間,偏差為3ppm。

技術原理

1-技術原理

不同物質對不同的波長的紅外光輻射吸收程度是不一樣的,因此當紅外光輻射照射到樣品物質時,相應波長的紅外光能被樣品選擇吸收而減弱,于是形成了特征吸收,其吸收關系服從朗伯--比爾(Lambert-Beer)吸收定律

2-光學結構

傳感器由光源、鍍金氣室、窗片、紅外探測器等光學組件構成,

光源發出的紅外光窗片進入氣室,光分別穿透氣體后由紅外探測器接收。通過對信號進行分析,可以得出氣體中相關組分的濃度

3-吸收光譜

一氧化碳的吸收光譜

傳感器通過檢測一氧化碳的吸收峰4.65um附近的吸光度光譜來分析組分濃度,通過數學運算將樣品總吸光度對應不同組分濃度的吸光度曲線,每種曲線在不同波段的高度綜合運算反映出實際對應的一氧化碳物質的真實濃度。

4-長期漂移

經過30天24h漂移的跟蹤測量,對傳感器長期測量的穩定性進行考察,得到了A212-CO2傳感器在零點、200ppm和1600ppm濃度的長期穩定性數據。傳感器氣室恒溫40℃在室溫環境下進行測量

5-重復性

同的標氣及相同的條件下進行操作,在盡量短的時間間隔內完成重復實驗任務。依次通入氮?dú)夂?000ppm的CO2標氣,重復操作6次進行重復性實驗;根據實驗曲線圖可以看出:零點最大在1ppm~4ppm之間,偏差為3ppm。

應用場景

GW-3000M型NDIR紅外氣體傳感器,是本公司針對環境監測、工業現場排放氣體分析,自主研發的新型紅外氣體傳感器。采用了進口高精度、高分辨率探頭,完全自主知識產權的氣體吸收池。傳感器具有精度高,穩定性好,響應時間快等特點。

產品主要用于以下場合:

● 空氣質量檢測;

● 石油化工環境監測;

● 工業過程氣體分析等場合。
