紅外光譜氣測錄井儀

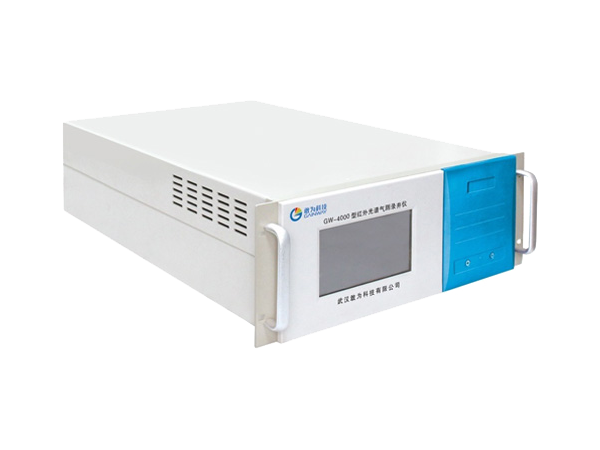

GW-4000

GW-4000系列紅外光譜氣測錄井儀主要采用紅外差分吸收光譜技術并結合具有自主知識產權的長光程氣體吸收池等核心專利技術研發而成的,實現了對CH4、C2H6、C3H8、NC4H10、IC4H10、NC5H12和IC5H12等烷烴類氣體進行高精度實時的檢測,其結構簡單、易于維護;分析周期短;采用單光源、雙氣室、多光程調制技術,既穩定又能夠滿足全量程檢測,能夠?qū)崿F(xiàn)實時在線連續測量。適用于油氣勘探開發地質錄井過程中烷烴氣體的監測。


測量氣體 CH4、C2H6、C3H8、iC4H10、nC4H10、iC5H12、nC5H12

測量范圍 詳情見技術指標表

應用領域 油氣檢測、天然氣、煤層氣、頁巖氣檢測

產品特性
1、性能

高性能:紅外光學檢測技術,可以實現高精度烷烴類氣體的分析。

快響應:光學檢測屬于連續無損檢測,可以更好的獲得連續數據,避免漏油氣層。

長壽命:無需耗材,壽命最長可達5-8年,綜合使用成本更低。


2、易用性

相對于氣象色譜類的檢測設備,我們的光學設備無需任何耗材以及輔助設備,一個單獨的機箱即可完成氣測錄井的工作。

同時該設備也可以很方便的改裝成便攜設備,適用于很多現場的簡易錄井。

高清大屏觸摸操作,無物理按鍵,用戶單手即可操作。

3、兼容性

多接口匯集一身:更多類型的對外輸出接口,客戶可以根據需求自行選擇。

氣嘴:快擰接口是快速連接的常用接口,客戶更容易替換已有產品。

界面:UI設計更簡潔,力爭讓現場人員實現傻瓜式操作方式。

技術指標

檢測內容

CH4、C2H6、C3H8、iC4H10、nC4H10、iC5H12、nC5H12

檢測范圍

CH4:0.001~100%   C2H6:0.001~20%

C3H8:0.001~10%   NC4H10:0.001~10%

IC4H10:0.001~10%  NC5H12:0.001~5%

IC5H12:0.001~5%

最低檢測線

0.001%

檢測精度

≤±3%F.S

重復性

±1.0%FS

線性

±2.0%FS

漂移

±1.5%FS

樣氣流量

0.8-1.2L/min

環境溫度

0-50℃

環境濕度

85%R.H.(含)以下

電源

AC220-240V

尺寸

6U

重量

18Kg

*具體量程可能會有細微偏差  | 工作在溫度25℃和1013 mbar 測試數據

技術原理
1-技術原理

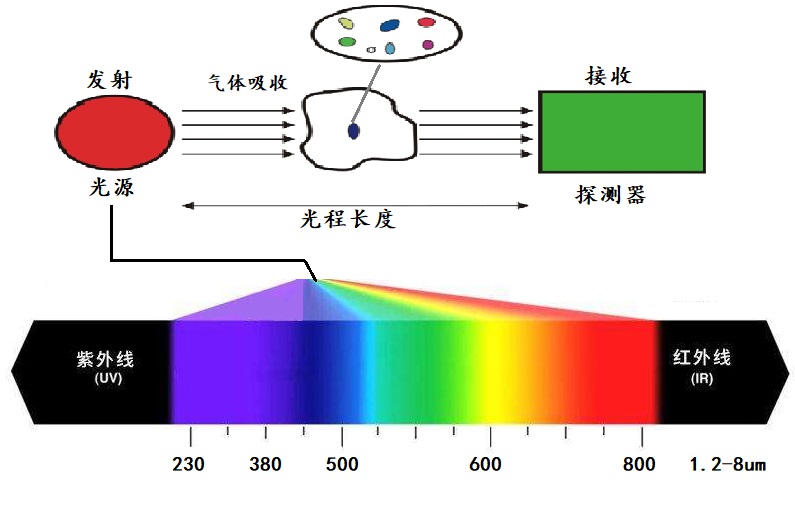

不同物質對不同的波長的紅外光輻射吸收程度是不一樣的,因此當紅外光輻射照射到樣品物質時,相應波長的紅外光能被樣品選擇吸收而減弱,于是形成了特征吸收,其吸收關系服從朗伯--比爾(Lambert-Beer)吸收定律。

2-光學結構

紅外光學傳感部分由紅外光源、長光室、短光室、紅外光譜儀等光學組件構成,

光源發出的紅外光由擴束器分光進入兩個氣室,光分別穿透氣室后由匯聚器收光一起進入紅外光譜儀進行探測。最后將數據送入數據模塊進行分析,可以得出氣體中相關組分的濃度。

3-吸收光譜

烷烴的吸收光譜

光譜儀可以掃描烷烴類的吸收峰1.2-1.8um附近的吸光度光譜吸收度,從來根據每種氣體的指紋信息來區分氣體類型,通過數學模型將樣品吸光度對應不同組分濃度的吸光度曲線,每種曲線在不同波段的高度綜合運算反映出實際對應的氣體物質的真實濃度。

4-雙氣室

長氣室

長光程氣室負責低濃度的檢測,可以獲得比較低的檢測下限,但是會飽和吸收。

短氣室

當遇到氣體濃度比較好,就需要短光程氣室上場了。它負責高濃度的檢測,不會飽和吸收。

5-用戶界面

敢為科技的軟件設計的原則都是讓用戶使用更便捷,更友好。在UI界面上,分析儀的用戶可以非常容易的在看到走勢圖,光譜圖,濃度讀書等等,同時用戶不常用的功能我們也細心的將他們放置在設置或者幫助里面。

應用場景

GW-4000系列紅外光譜氣測錄井儀,是本公司針對石油氣、天然氣、煤層氣、頁巖氣等清潔能源的開采而專門開發的高精度光學氣體分析儀??梢院芎玫慕鉀Q氣象色譜等傳統設備在氣田探測時遇到的遺漏油氣層的現象,并且設備小巧無輔助設備,可以很好的實現替代。

產品主要用于以下場合:

● 天然氣、煤層氣、頁巖氣檢測;

● 油氣錄井;

● 天然氣管道檢測等。
